封閉母線槽已經被我們廣泛的應用，主要是在工礦企業或者是搞成建筑和公共設施等配電系統使用，它可以分為密集型絕緣母線和空氣型絕緣母線。適合用于在電壓660V，額定的工作電流為250-2500A之間，頻率50赫茲的三相四線制或者三相五線制供配電線路，具有著結構緊湊、絕緣性強度高、傳輸電流大、互換性能好、電氣性能穩定、使用的壽命比較常，方便安裝維修等特點。根據需求的不同所使用的封閉母線槽也是不相同的，母線槽導電銅排的截面越大，電能損耗就越小，但線路投資維修管理及有色金屬消耗將隨之相應地增加。因此在選擇封閉母線槽時要從經濟角度出發，選擇合理規格的封閉式母線，既要保證線路電能損耗小，又不會增加線路投資、維修管理和有色金屬消耗量。

　　高強度封閉母線槽工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至13m長。由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有18mm的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候。由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面必須比密集絕緣插接母線槽大。

　　導電封閉式母線外殼的表面處理是一項很重要的工作，它包括酸洗、磷化、烘干、噴粉、固化等工藝過程。采用聚酯環氧粉末噴涂的外殼，其表面附著力強保持時間久，并能起到絕緣作用。導電銅排是由純銅排組成，導電銅排接頭的表面應均勻鍍錫或鍍銀。絕緣材料是由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。固定螺栓、絕緣套管、蓋板，封閉式母線安裝場地不易超過海拔高度2000m，周圍空氣溫度不高于+40℃、不低于-5℃，在24小時內其品平均溫度不超過+35℃，空氣相對濕度在40℃時不超過50%、在20℃時不超過90%。周圍空氣清潔無塵埃及腐蝕絕緣的氣體。

　　封閉母線槽采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗 小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好。因此天晟達電氣設備提倡電匯排母線槽以外殼作為接地導體，傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。

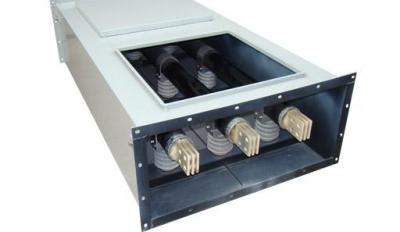

　　GCM-10高壓共箱封閉母線系列廣泛用于300MW以上機組工作電源回路、備用電源回路、脫硫電源回路等、100MW以下發電機與高壓開關柜及主變壓器低壓側之間的連接;也可用于發電機交、直流勵磁回路，變電所所用電引入母線或其他工業、民用設施的電源引線。

　　GCM-10高壓共箱封閉母線為全天候型，防護等級IP54，無論安裝在戶內還是戶外場所均能滿足防雨霧、防滴的要求。母線導體采用銅排或鋁排，箱體外殼采用弱磁鋼板或鋁板制成，具有防腐性能好、磁損耗小及外殼整體接地性能好等優點。
